產品名稱：ZKB型單出軸磁粉制動器
產品簡介：
ZKB型單出軸、止口支撐、風扇冷卻磁粉制動器，扭矩：0.6~630N.m,冷卻方式為風扇冷卻，額定電壓DC24V,可訂做底座安裝方式,其廣泛適用于放卷張力控制系統,磁粉制動器還經常被用于傳動機械的測功加載以及制動.ZKB型產品性能更穩定，使用壽命更長久

咨詢熱線：0513-88924598

產品詳情：

磁粉制動器的原理跟磁粉離合器相同，只要磁粉離合器的從動轉子加以固定，就形成了磁粉制動器。磁粉制動器有單出軸和空心軸。應用于張力控制的放卷使用。

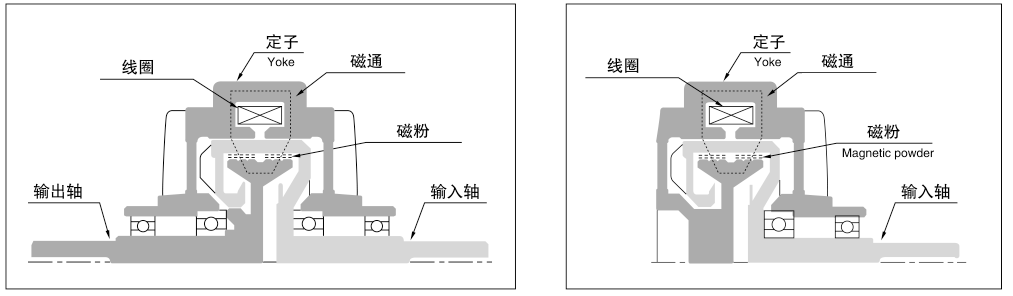

左側為磁粉離合器工作原理圖右圖為磁粉制動器工作原理圖

磁粉制動器磁粉離合器結構圖對比

ZKB型單出軸磁粉制動器是一種性能優越的自動控制元件，它以磁粉為工作介質，以激磁電流為控制手段，達到控制或傳遞轉矩的目的，其輸出轉矩與激磁粉電流呈良好的線性關系而與轉速或滑差無關，并具有響應速度快，結構簡單的優點。廣泛應用于包裝、印刷、紡織、橡膠、電線電纜等有關卷取加工行業中。

外形尺寸圖

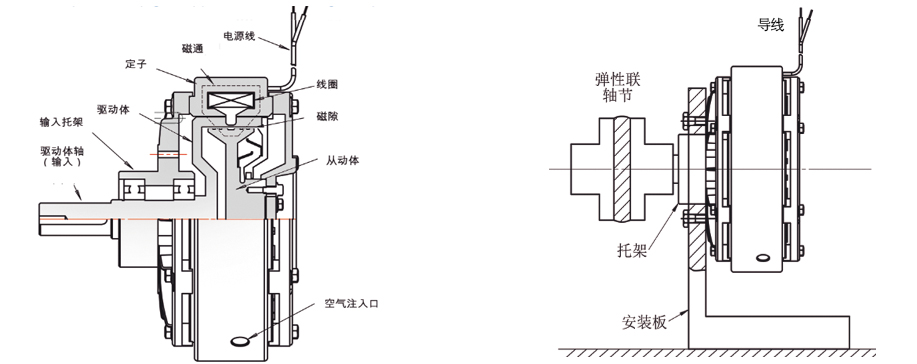

ZKB安裝示例圖

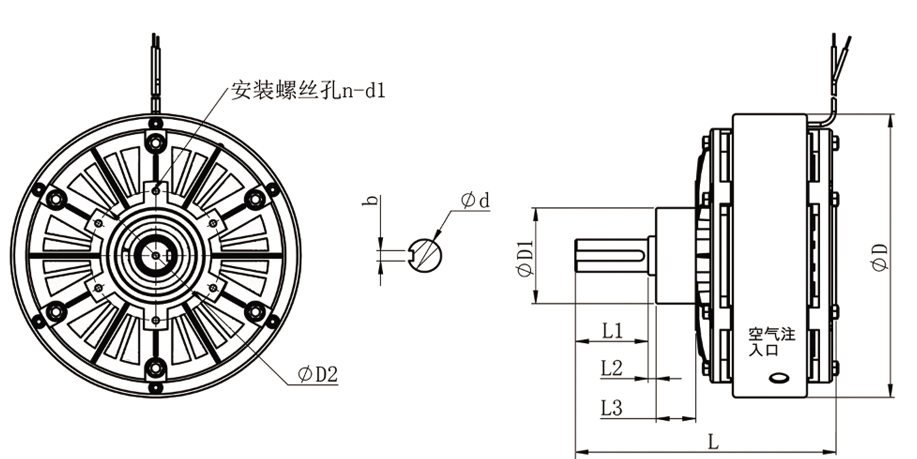

ZKB外形尺寸圖

規格、外形尺寸（mm）

規定型號		ZKB 0.6YN	ZKB 3YN	ZKB 6YN	ZKB 12XN	ZKB 25XN	ZKB 50XN	ZKB 100XN	ZKB 200XN	ZKB 400XN	ZKB 630XN
額定轉矩 N.m		0.6	3	6	12	25	50	100	200	400	630
滑差功率 W		20	50	95	140	220	330	600	850	1100	1600
最大電流 A		0.46	0.53	0.81	0.94	1.24	2.15	2.40	2.63	3.31	3.50
最高轉速 rpm		1500	1500	1500	1500	1500	1500	1500	1000	1000	900
外形尺寸	D	88	120	134	152	182	219	278	327	395	486
外形尺寸	L	93	108	114	132	155	193	239	278	355	400
軸聯接尺寸	d (h7)	8	10	12	15	20	25	30	35	45	55
	b (p7)	3	4	4	5	6	8(7)	8(7)	10	14	16
	L1	22	22	26	29	43	55	65	69	92	105
	L2	4	6	6	5	4	6	7	10	12.5	10
止口支撐尺寸	L3	15	14	14	15	17	30	28	30	35	40
	D1 (g7)	33	42	42	42	55	74	100	110	130	150
	D2	55	64	64	64	78	100	140	150	200	260
	n-d1 深度	6- M5x10	6- M5x10	6- M6x10	6- M6x10	6- M6x10	6- M6x10	6- M10x15	6- M10x15	8- M12x20	8- M12x25

注：ZKB0.6YN~ZKB6YN為單風扇冷卻，ZKB12XN~ZKB630XN為雙風扇冷卻

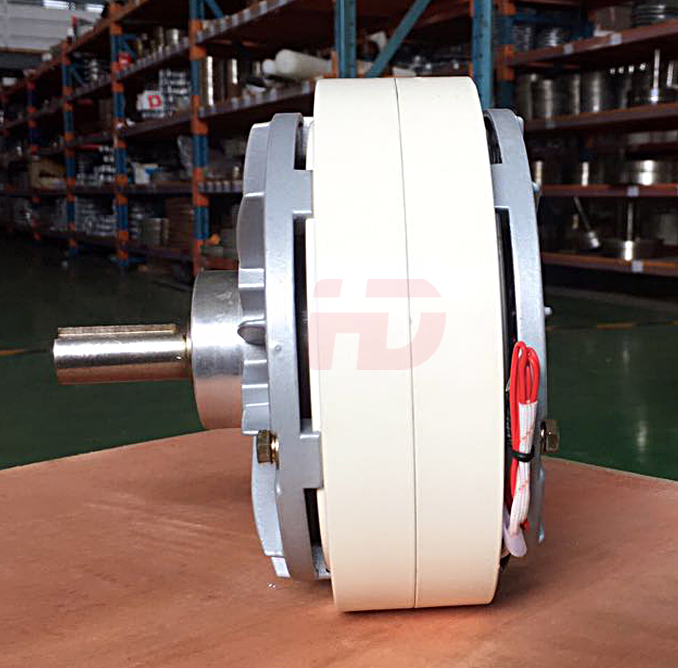

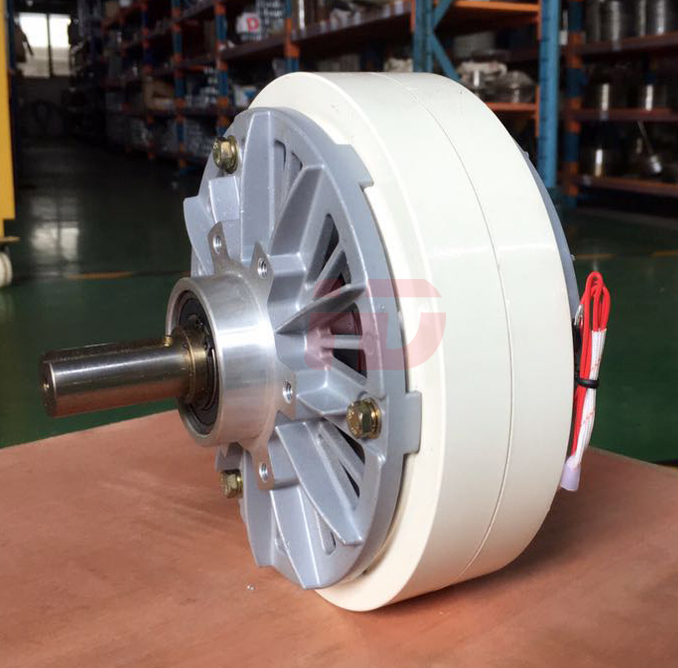

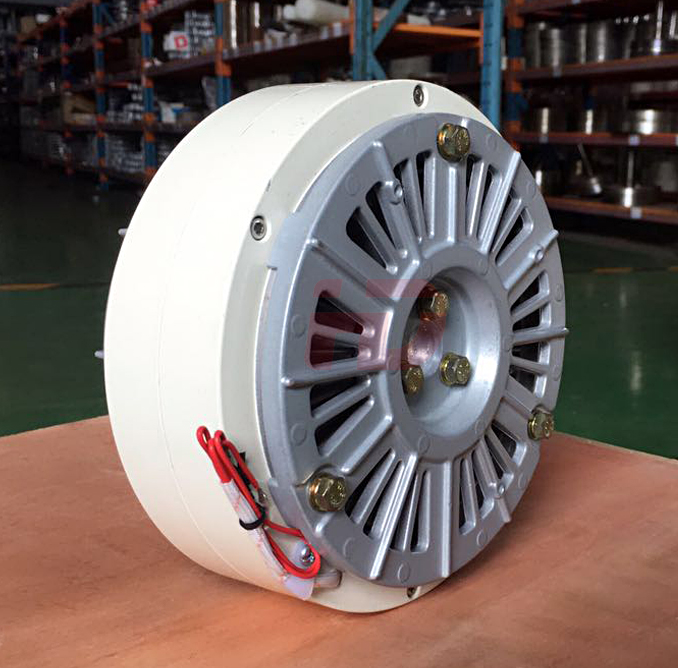

產品實物圖
